电站测温专用热电偶概要

本系列产品系国产或引进的60万千瓦以下，火力发电机组配套的专用测温仪表。

全系列产品的设计参考了美国EBASCO规范，并充分考虑了设计院和电站用户的意见，采用国际流行的分离式保护管结构，弹性压紧测量元件方式，增添了测温上限达650℃的高温铠装铂电阻，使我公司的电站测温仪表在安装、使用、稳定性和可靠性方面处于国内LX水平。

电站测温专用热电偶品种、测量范围和允差

电站测温专用热电偶结构特点

1、全部采用铠装元件，耐震抗压，稳定性高，寿命长。

2、铠装元件与保护管底部为弹性压紧结构，使热响应时间缩短和抗震性进一步提高。

3、大空腔接线盒和新颖接线装置，使接线更方便可靠。

4、热电偶和热电阻主体和保护管为分离式结构，可不停机快速更换测温元件。

5、深盲孔加工的整体保护管，端部壁厚均匀，无焊接应力和晶介腐蚀隐患，故耐压、耐冲击、使用可靠、寿命长、可确保机组的安全运行。

6、整体拉伸的650℃高温铠装铂电阻元件，其耐震性和测温上限可满足大型机组高精度和高可靠地主蒸汽温度测量。

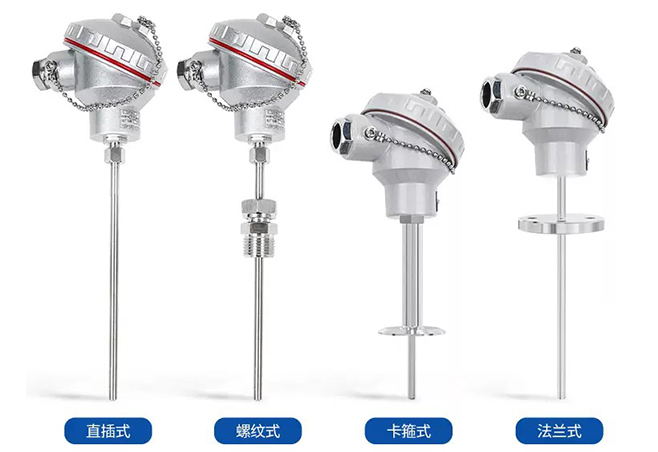

电站测温专用热电偶系列规格

1、热套式热电偶、热电阻

热套式热电偶或热电阻主要用于测量锅炉或管道的蒸汽温度。为了抵御高温、高压和高流速的蒸汽冲击，采用约为100mm的安装插入深度，为了避免因插入深度不足带来了测温误差，又采用带三棱面的整体加工保护管、筒形热套与主设备组合焊接方法，利用三棱面积和热套内孔之间的缝隙，使热套内充满高温的热介质，等效地增加了插入深度。

热套式热电偶、热电阻根据所使用的压力、温度和流速的差异，具有两种相应的结构和安装形式，用户可根据使用情况来自由选择。

注：外露长度H按保温层厚度不同，也可在250、300、350、400、450、500系列尺寸中选用。

注：1.外露长度H按保温层厚度不同，也可在250、300、350、400、450、500系列尺寸中选用。

2.本产品的热响应时间较小，对K、E分度号热电偶：接壳式≤20秒，绝缘式≤60秒。

3.我公司产品的测温元件为铠装结构，故型号后加注：“K”。

2、焊套式热电偶、热电阻

焊套式热电偶、热电阻其保护套管采用焊接的方法与主设备固定密封，它可用来测量电厂管路的蒸汽或水温。根据所使用的压力、温度和流速的差异，具有两种相应的结构和安装形式，用户可以根据使用的情况来自由选择。

3、固定螺纹式热电偶、热电阻

固定螺纹式热电偶或热电阻的保护管是采用螺纹与主设备固定密封，可用来测量低温和低压的蒸汽和水温。

注：当安装螺纹需用ZG1、R1或NPT1时，订货时应附加注明。

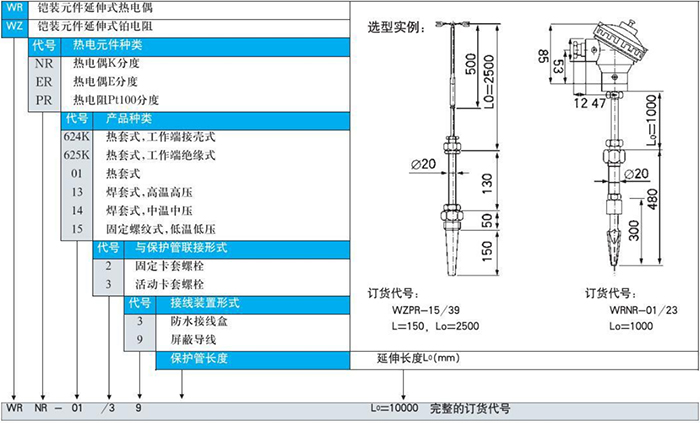

4、铠装元件延伸式热电偶、热电阻

铠装元件延伸式热电偶或热电阻是用于不宜在安装地点接线的场合：如接线*不方便的低洼或高处、潮湿的环境或*厚保温层的测点，利用铠装元件的可柔性，将接线延伸至适宜的地方。

热套式、焊套式、固定螺纹式热电偶、热电阻安装结构示意图

5、烟道、风道热电偶

烟道、风道热电偶主要用于电站排烟温度测量。它的特点是采用较粗的保护管和大直径联结螺纹，以提高抗烟气冲刷和排烟机震动的能力，其测量端采用缩径式，以减少热响应时间。

6、耐磨热电偶、热电阻

采用热喷涂工艺、将高硬度合金喷涂在保护管上，使其表面硬度提高到HRC55-65.适用于电站煤粉、石油裂解、建筑沥青混合物等流动粉末或粒子的温度测量。

7、锅炉炉壁热电偶、热电阻

锅炉炉壁热电偶、热电阻是采用φ4、φ5直径的铠装元件作测温探头，引出线做成电缆状，测量端用螺钉或焊接方法紧固在导热板上（当采用热电阻时，不准用气焊法），而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或箍在炉（管）壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。

8、轴承热电偶、热电阻

轴承热电偶、热电阻主要用于测量电站中各种带有轴承设备的轴承温度，它具有避震和阻漏结构，测温元件能紧贴在被测轴承的表面，从而使温度测量十分准确、可靠。

电站测温专用热电偶轴瓦用热电阻
