1 传感器接线端子说明

传感器通道 1（流量信号）：

1：+，

2：-。

传感器通道 2：

3：+

2：-。

压力传感器：

4：V-， 压力传感器电源-；

5：P-， 压力传感器信号-；

6：P+， 压力传感器信号+；

7：V+， 压力传感器电源+；

温度传感器（Pt100）：

8： Pt100（1）；

9： Pt100（1）；

10：Pt100（2）。

2 输出接线端子说明及接线方法：

①三线制电流接法：

②二线制电流接法：

③三线制脉冲接法：

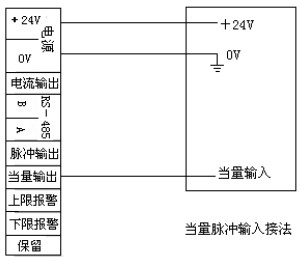

④三线制当量接法：

⑤报警输出接线方法
